應用案例 | 分布式光纖溫度監測系統在通信動力樓的應用
發表時間：2020-05-12
分布式光纖溫度監測系統在通信動力樓的應用
針對通信機房及設備溫度監測難題，基于拉曼散射與時域反射相結合的分布式光纖測溫方法，有效提高系統測溫空間分辨與降低系統敷設難度，實現溫度實時監測，趨勢分析，事故的遠程準確探測、預警、報警功能，保障機房通信安全、穩定運行。

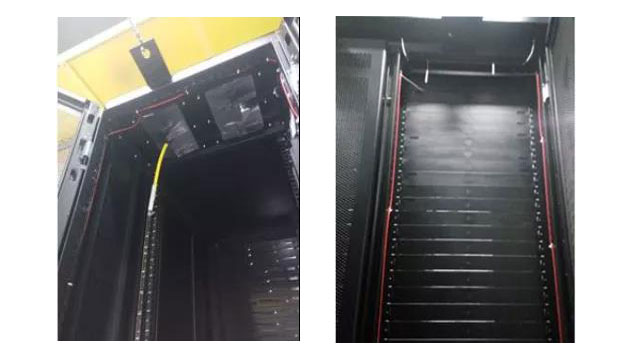

1.機柜溫度監測：感溫光纖依次從每個機柜下方進入機柜，繞機柜前、后面各一周測量機柜內的溫度

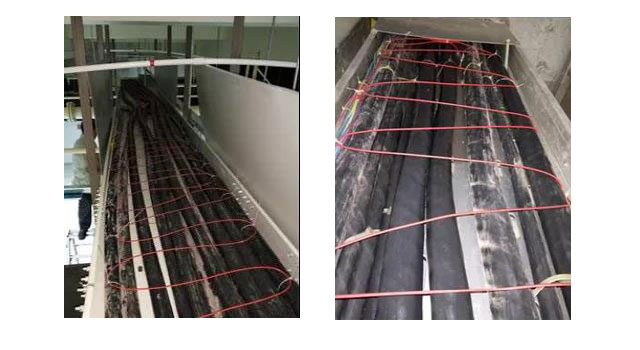

2.橋架電纜溫度監測：測溫光纖沿電纜橋架“S”型敷設在橋架電纜表面
針對通信機房及設備溫度監測難題，基于拉曼散射與時域反射相結合的分布式光纖測溫方法，有效提高系統測溫空間分辨與降低系統敷設難度，實現溫度實時監測，趨勢分析，事故的遠程準確探測、預警、報警功能，保障機房通信安全、穩定運行。
應用場景

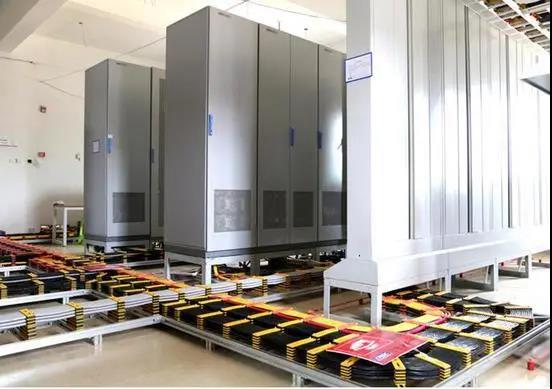

移動某通信樓內部
維護背景
面臨挑戰
隨著5G技術的快速發展,通信機房快速新建及擴容，機房內設備的數量與功率驟增，傳統体育測溫方式存在測溫點數有限、敷設傳輸電纜復雜、不利于維護管理等缺點
解決方案
在機房設備及線路上配置FGT系列分布式光纖溫度監測系統，實現機房溫度實時監測，趨勢分析，事故的遠程準確探測、預警、報警等

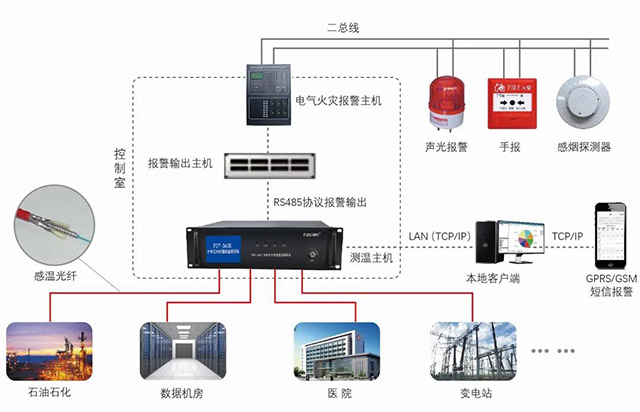

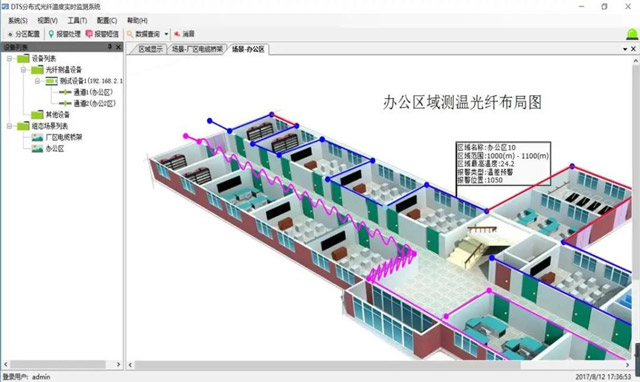

系統的核心部分主要由本地客戶端，光纖測溫主機，感溫光纜，測溫軟件組成
實施方案
應用于通信樓各機房內部機柜內溫度檢測、機房內橋架電纜溫度測量及地下隧道電纜溫度實時監測。1.機柜溫度監測：感溫光纖依次從每個機柜下方進入機柜，繞機柜前、后面各一周測量機柜內的溫度

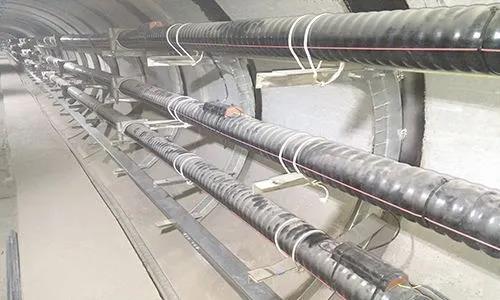

3.隧道電纜溫度監測：測溫光纖沿地下隧道電纜路由敷設在電纜表面

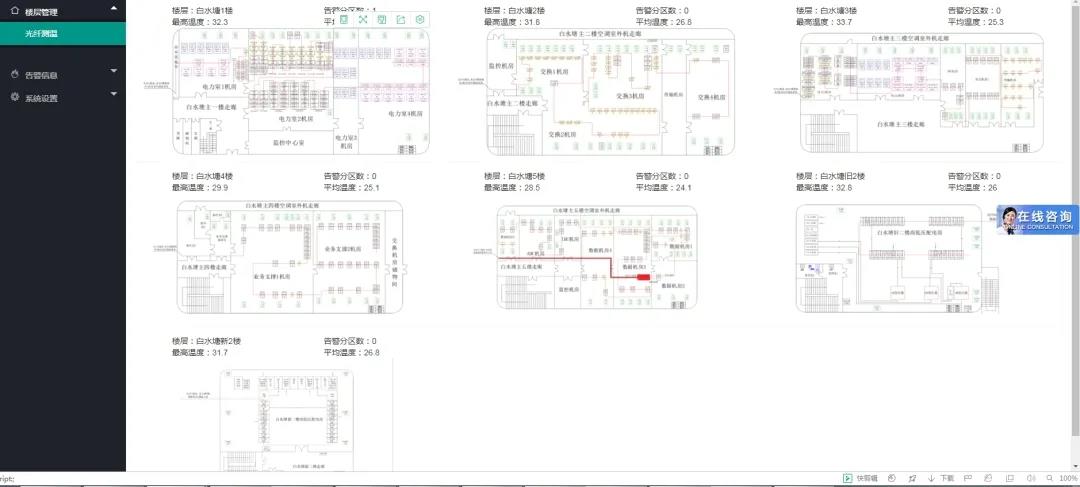

4.系統架構：形成通信每層樓各機房間及地下隧道電纜的多通道完整分布式光纖監測系統，其中預留一條通道為預留通道

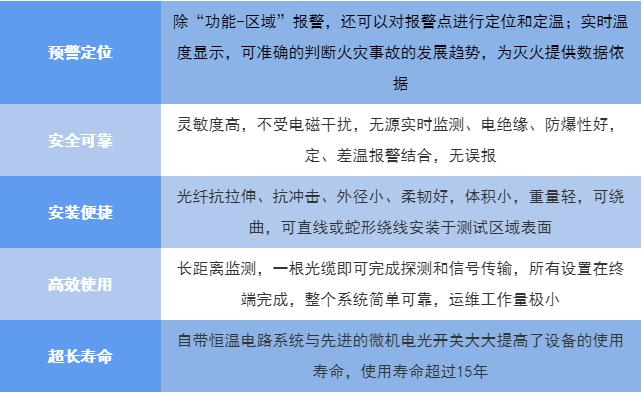

應用價值
行業標準
YD/T 1821-2018通信局(站)機房環境條件要求與檢測方法

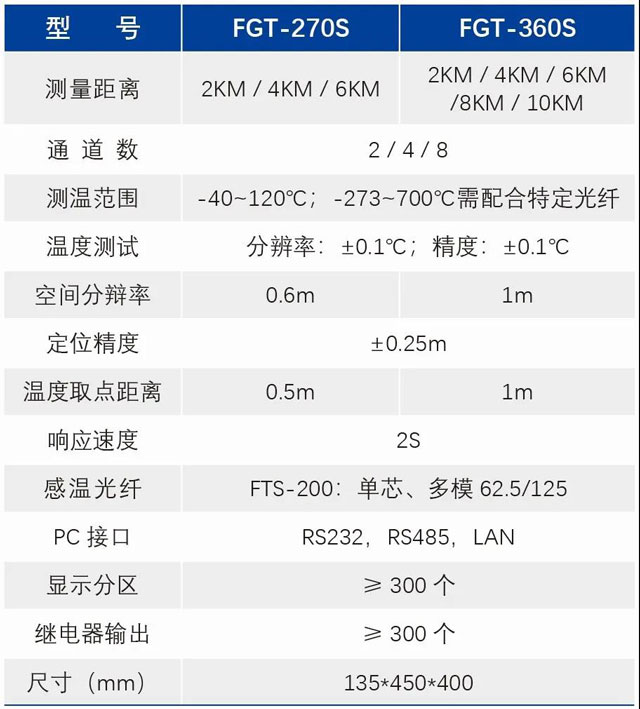

產品參數
